На виробництві гнучкий рукав рідко сприймають як окремий вузол обладнання – здебільшого це просто «шланг, який з’єднує компресор з інструментом». Насправді саме рукав приймає найбільшу частку механічних і температурних циклів у пневматичній магістралі. У промисловості для цього завдання зазвичай застосовують дві різні за конструкцією групи рукавів: гумовий напірний рукав з текстильним каркасом і металевою спіраллю за ДСТУ ISO 2398 (маркування «Г» – для повітря і газів) та легшу конструкцію ПВХ з пластиковою спіраллю – наприклад, TRANSAIR Espiroflex. Обидва витримують тисячі імпульсів тиску за зміну, залишаючись герметичними й гнучкими, але роблять це різними засобами – і від цієї різниці залежить, яку конструкцію ставити на конкретну ділянку.
Звідки береться втома матеріалу рукава
-
Пульсації тиску. Поршневий компресор видає повітря нерівномірними поштовхами, і кожен цикл трохи розтягує стінку рукава. У гумовому рукаві за ДСТУ ISO 2398 навантаження приймає текстильний корд, мікротріщини накопичуються в місцях максимального згину; у легкої ПВХ-конструкції роль армування виконує пластикова спіраль з іншим запасом на розтяг.
-
Масляний туман. У поршневих і гвинтових компресорах мастило потрапляє у повітряний потік. Гумовий рукав за ДСТУ ISO 2398 витримує це завдяки NBR-складу стінки; для ПВХ-рукава варто обмежувати контакт із концентрованим мастилом, оскільки стінка набухає від нього швидше, ніж гумова.
-
Циклічний згин. На мобільному обладнанні – фарбопульти, пневмогайковерти, шліфувальні машини – рукав постійно згинається в одній точці біля штуцера. Тут перевага у легшої ПВХ-конструкції: вага близько 0,7 кг/м при діаметрі 75 мм означає менше навантаження на цю точку при частому перепідключенні.
-
Перепад температур. Повітря на виході з компресора може прогріватися до +70…+90°C, а взимку рукав на відкритому майданчику охолоджується до -15…-20°C. Рукав за ДСТУ ISO 2398 витримує ширший діапазон завдяки гумовій рецептурі, тоді як робочий діапазон типового ПВХ-рукава обмежений виробником до -10…+60°C, і його варто оберігати від найгарячішої ділянки магістралі одразу за компресором.
Чому «падіння тиску» – це часто проблема рукава, а не компресора
На практиці втрату продуктивності пневмоінструменту часто списують на компресор, хоча однією з поширених причин буває інше: рукав із звуженою в місці затискання хомута внутрішньою стінкою створює локальний опір потоку. Компресору доводиться підтримувати вищий тиск на виході, щоб на інструменті залишався потрібний робочий тиск, – зайве навантаження і зайва витрата електроенергії. Другий нюанс – статична електрика. У рукаві за ДСТУ ISO 2398 заряд знімає заземлена армуюча структура; у рукава з пластиковою спіраллю заземлення так не працює, тому поруч із фарбувальним обладнанням чи легкозаймистими парами варто окремо уточнювати спосіб зняття заряду.
| Конструкція | Робочий тиск / вакуум | Температурний діапазон | Товщина стінки | Особливість |
| Гума з текстильним каркасом, маркування «Г» (ДСТУ ISO 2398 – для стисненого повітря) | до 8-10 бар | -35°C…+70…100°C | за спіраллю від 2,8 мм | важчий, але стійкий до стирання ззовні й до масляного туману |
| Рукав ПВХ TRANSAIR Espiroflex з ПВХ-спіраллю | вакуум до 0,4 бар | -10°C…+60°C | 0,8 мм | легкий (0,69 кг/м при 75 мм), дешевший, боїться морозу |
| Поліуретан з металевою спіраллю (лінійка PoliFlex) | вакуум до 0,3 бар | -40°C…+90°C | 0,4-1,4 мм | довговічний при абразивних домішках, для аспірації |
Практична ситуація на дільниці
Типовий випадок: цех із трьома-чотирма постами пневмоінструменту, живлення від гвинтового компресора через розгалужену магістраль. Через кілька місяців оператор помічає, що гайковерт на найвіддаленішому пості почав «недокручувати». Перед тим як перевіряти компресор, варто оглянути саму магістраль: найчастіше це ділянка рукава за ДСТУ ISO 2398 з надмірним звуженням у місці кріплення хомута або ділянка, що роками перегинається під гострим кутом біля вводу в пост. Заміна на ділянку з відповідним радіусом згину відновлює тиск без будь-яких змін у налаштуваннях компресора. Якщо ж проблема в частому перепідключенні мобільного інструменту на короткій ділянці, логічніше поставити легшу ПВХ-конструкцію – менша вага знижує навантаження на з’єднання при щоденній переустановці.
Що реально продовжує ресурс рукава
-
Контроль радіуса згину. Мінімальний радіус, вказаний виробником для кожної лінії окремо, – не рекомендація «про всяк випадок», а межа, після якої армуючий шар починає працювати на злам, а не на розтяг.
-
Перевірка місць затискання хомутів. Пересилений хомут локально стискає рукав і створює концентратор напруги; на тонкостінних ПВХ-конструкціях (близько 0,8 мм) тріщини на хомутах з’являються швидше, ніж на товщостінному рукаві за ДСТУ ISO 2398.
-
Врахування температури повітря на виході з компресора. Якщо магістраль близько до ступеня стиснення, варто закладати запас за температурним діапазоном конкретної лінії, а не орієнтуватися на середню температуру в цеху.
-
Заземлення армуючого шару. Для рукава за ДСТУ ISO 2398 контакт армування із заземленим фітингом знижує ризик іскроутворення; у рукавів з пластиковою спіраллю заземлення так не працює, тому на вибухонебезпечних ділянках варто окремо погоджувати підключення з постачальником.
Сезонність та зберігання: недооцінений фактор ресурсу
Окремо варто говорити про рукави на відкритих майданчиках або в неопалюваних цехах: елеваторне обладнання, пересувні компресорні станції, будівельні майданчики. Взимку гумовий рукав за ДСТУ ISO 2398, залишений згорнутим у бухту на морозі й різко розгорнутий під тиском, отримує мікротріщини вже в перші хвилини роботи – гума при низькій температурі втрачає частину еластичності, і різкий вигин працює як концентратор напруги. Легка ПВХ-конструкція з нижньою межею близько -10°C ще чутливіша до морозу, тому розмотування бухти краще замінити поступовим прогрівом. Зберігання рукавів впритул до джерел тепла прискорює окиснення зовнішнього шару й передчасне розтріскування навіть без навантаження тиском – це стосується обох конструкцій.
Чек-лист для швидкої діагностики магістралі
-
Огляд ділянок біля штуцерів та хомутів – саме тут з’являється перша ознака втоми: дрібні поздовжні тріщини або зміна кольору поверхні, незалежно від конструкції рукава.
-
Порівняння робочого тиску на віддаленому пості з тиском на виході компресора – суттєва різниця вказує на локальний опір у магістралі, а не на несправність компресора.
-
Перевірка запаху та кольору конденсату з вологовіддільника – надлишок масла сигналізує про підвищене навантаження на внутрішній шар усіх рукавів на лінії; саме тут NBR-склад гумового рукава показує перевагу над легшими ПВХ-конструкціями.
-
Контроль температури рукава на дотик одразу після зупинки лінії – локальний перегрів найчастіше означає звужений переріз саме в цьому місці.
Як вибрати конструкцію рукава для різних ділянок пневмомагістралі

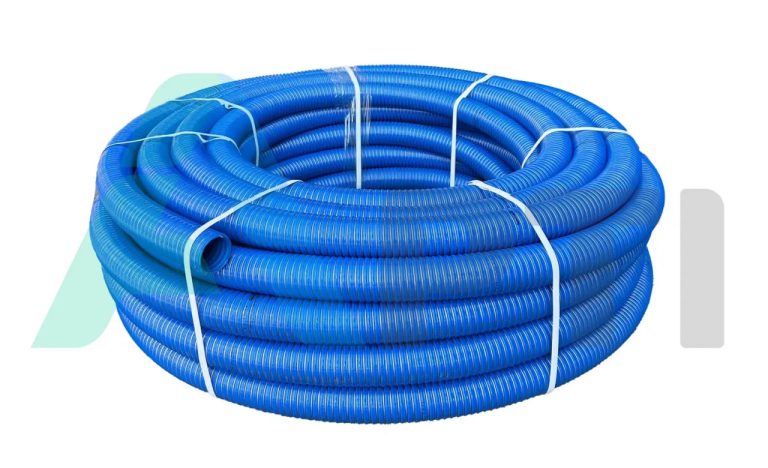

Легка ПВХ-конструкція на кшталт TRANSAIR Espiroflex армована не металевою, а пластиковою спіраллю: при діаметрі 75 мм і товщині стінки 0,8 мм такий рукав важить близько 0,69 кг/м, що знижує навантаження на з’єднання й на оператора при частому перепідключенні мобільного інструменту. Рукав з текстильним каркасом за ДСТУ ISO 2398 розрахований саме на стиснене повітря, з тиском до 8-10 бар і кращою стійкістю зовнішнього шару до механічних пошкоджень на стаціонарних ділянках, де рукав лежить на підлозі цеху й труться об нього візки чи ноги персоналу. Різниця у вазі між конструкціями на дистанції 10-15 метрів мобільної магістралі відчутна фізично, і вибір між ними визначається реальним поєднанням тиску, температури та наявності масляного туману на конкретній ділянці.
